ГОСТ 22704-77 Уплотнения
шевронные резинотканевые для гидравлических устройств

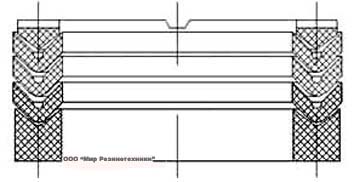

Шевронные уплотнения (комплект из манжет шевронных и шевронных колец) предназначены для уплотнения штоков и цилиндров
гидравлических устройств диаметром до 2000 мм, работающих при давлении до 63 МПа
со скоростью возвратно-поступательного движения до 3 м/с в среде минеральных
масел, нефти, пресной и морской воды, водных эмульсий при t от -50 до +100
oС (кратковременно до +120oС)
Для изготовления шевронных уплотнений применяется ткань доместик или хлобчатобумажные и
комбинированные ткани, промазанные резиновой смесью.
Допускается применять нажимные и опорные кольца для шевронных уплотнений из бронзы, текстолита,
полиамидов и др.
Отпускаются от 1 шт. Кольца опорные и нажимные поставляются отдельно...
До ГОСТа 22704-77 существовал ГОСТ 9041-59 и как ни странно до сегодняшнего времени не перестают спрашивать шеврнонные уплотнения именно по старому ГОСТу. Отличие уплотнений по этим ГОСТам состоит лишь в том, что по старому ГОСТу выпускались резиновые уплотнения, а по новому резино-тканевые. Размеры и область применения остается неизменной.
